產品用途
適用于各種電機、儀器、儀表和家用電器的耐電壓試驗和絕緣電阻測量。
供電電源
220V 允差±10％，50Hz。
高穩定
一次接線自動完成對被測物的耐電壓試驗和絕緣電阻測量。
輸出電壓
0.5KV～5KV 或 0.5KV～3KV 瞬時升壓。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述 overview

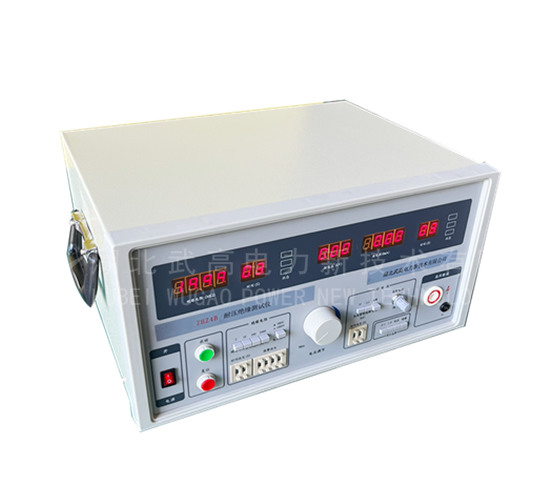

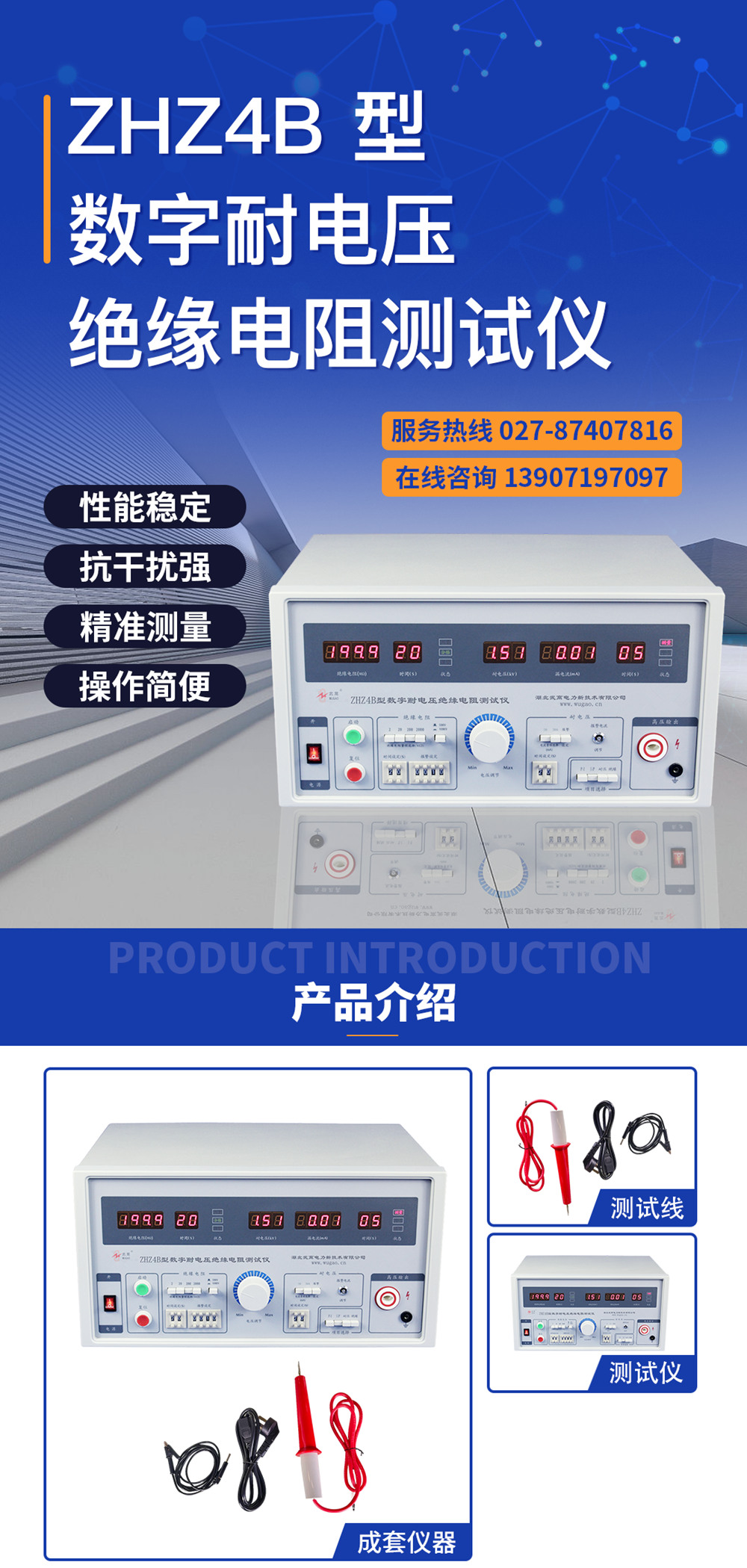

ZHZ4B 型數字耐電壓測試儀產品又名耐電壓絕緣電阻測試儀，適用于各種電機、儀器、儀表和家用電器的耐電壓試驗和絕緣電阻測量；也適用于生產流水線上使用。該測試儀使用方便靈活、安全可靠、性 能良好和維修簡便。是符合 GB4793.1-1995《測量、控制和試驗室用電氣設備的安全要求 第1 部分：通用要求》和 GB4706.1《家用和類似用途的安全 通用要求》等國家標準中的相關條款的試驗要求所需的測試設備。
本儀器貫徹 Q/YXYZ2 ZHZ 系列耐電壓絕緣電阻測試儀企業標準。
規格和技術特性 Specifications and technical characteristics
1.使用條件
溫度 0℃～40℃ 相對濕度 不大于 80％
周?chē)鸁o(wú)強烈電磁場干擾源，無大量灰塵和腐蝕氣體，通風良好。2.2 供電電源 220V 允差±10％，50Hz。
2.產品特色
a 一次接線自動完成對被測物的耐電壓試驗和絕緣電阻測量。
b 測試程序自定，既可單項測試(耐壓或絕緣)；又能連續測試(“I－P”先絕緣后耐壓 或“P－I”先耐壓后絕緣)。
c 可預先設置耐電壓部分的輸出電壓、電流報警值和試驗時間；絕緣電阻部分的額定電壓、絕緣電阻報警值和測試時間。
d 能自動用聲光判定被測物是否合格。
E 耐電壓部分的輸出電壓部分為 50Hz 正弦波；絕緣電阻部分的額定電壓為直流電壓。
f 按用戶要求可增加線控接口。
技術參數表 Technical parameter list
容 量 kVA | 1 | ||
耐 電 壓 |
輸出電壓 | AC kV | 0.5～5 或 0.5～3 瞬時升壓 |
基本誤差 | ±(5% r +3d) | ||
擊穿電流 | mA | 0.5～19.9/20～200 | |
允 差 | ±(5%r+3d) | ||
試 驗 時 間 s | 1～99 | ||
額定電壓 | DC V | 500/1000 | |
允 差 | ±10％Fs | ||
絕 緣 電 阻 | 測 量 范 圍 | MΩ | 0.1～1.999/2～19.99/20～199.9/200～1999 |
允 差 | ±(5%r+3d) | ||
報 警 范 圍 | MΩ | 0.1～1.999/2～19.99/20～199.9/200～1999 | |
允 差 | ±(5%r+3d) | ||
測 量 時 間 s | 1～99 | ||
注 1： r－讀數值 d－個字 Fs－滿度值 注 2： 誤差測試條件環境溫度為 23℃±5℃，相對濕度不大于 80%。 | |||
外形尺寸： 1×b×h，mm： 440×390×235
重 量 ：23kg
使用說明 Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
