產品功能
具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能。
產品組成

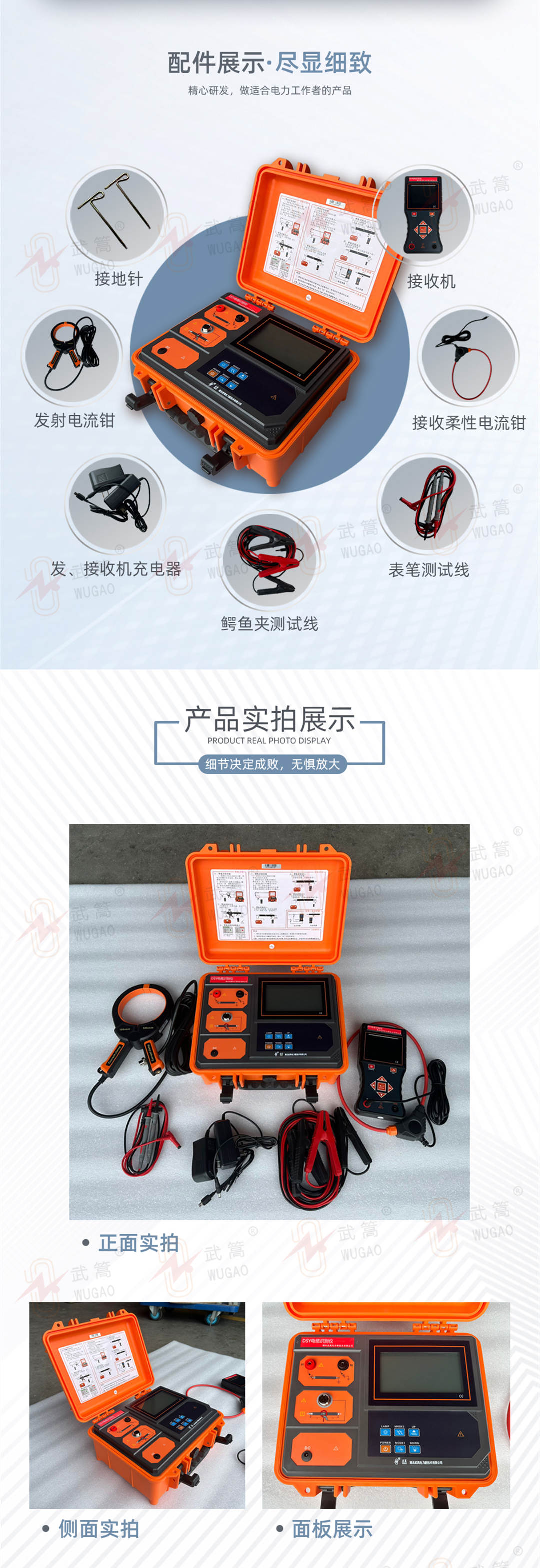

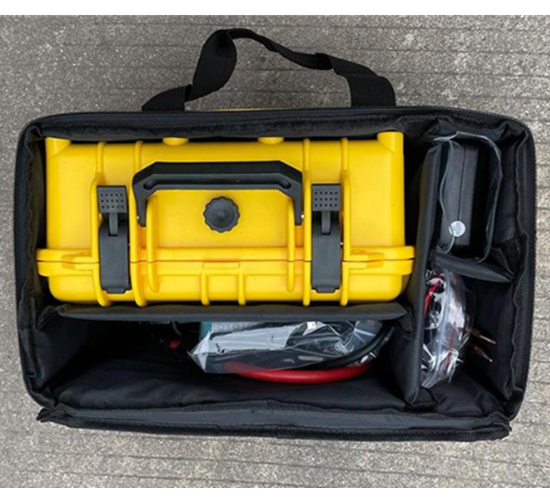

由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。
電 源
可充電池。
產品別稱
電纜識別儀、多功能電纜識別儀、智能電纜識別儀等
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
簡 介 Introduction

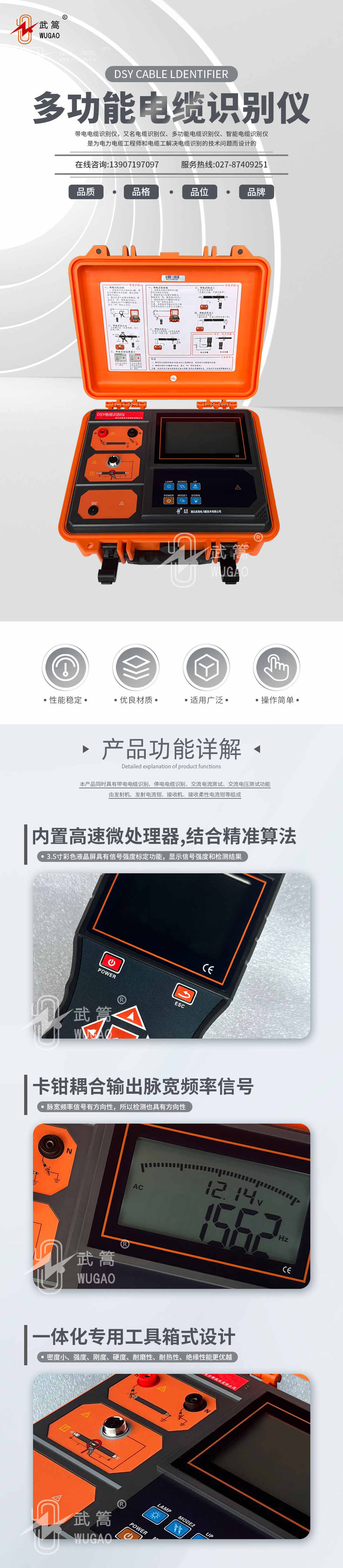

DSY帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。

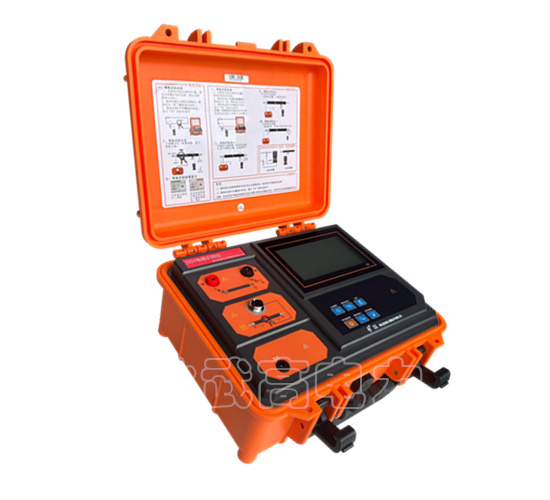

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10000Hz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

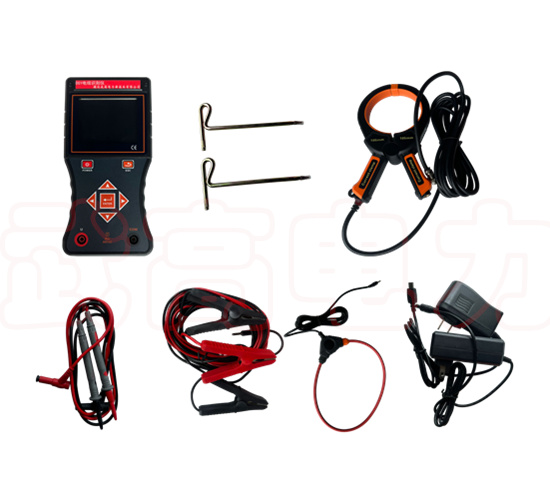

接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，關機自動保存標定數據；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_被測線路，非接觸測量。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
技術規格 Technical specifications
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
環境濕渡 | 40%～60% | ＜80% | / |
被測電壓電流頻率 | 50Hz±1Hz | 45Hz~70Hz | 測試電壓電流時 |
接收機工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
發射機工作電壓 | 11.1V±0.5V | 11.1V±1.5V | / |
外電場、磁場 | 應避免 | ||
被測電纜位置 | 被測電纜處于柔性電流鉗的近似幾何中心位置 | ||
2．發射機規格
功 能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 |
發射頻率 | 625Hz、1562Hz、2500Hz、10000Hz（帶電識別時），按上下箭頭鍵調節發射頻率 |
脈沖電壓 | 500V（停電識別時） |
脈沖電流 | 最大5A（取決于回路電阻的大?。?/span> |
脈沖頻率 | 1次/秒 |
脈沖寬度 | 2ms |
測試線長 | 3米，帶鱷魚夾，紅黑各1條 |
發射鉗尺寸 | 長寬厚250mm×140mm×35mm |
發射鉗內徑 | φ105mm |
發射鉗線長 | 3m |
接地針尺寸 | 長寬厚225mm×100mm×10mm |
發射機尺寸 | 320mm×275mm×145mm |
顯示模式 | 超大LCD實時顯示剩余電池電壓，具有背光燈 |
LCD尺寸 | 長寬128mm×75mm；顯示域124mm×67mm |
外包裝尺寸 | 長寬高400mm×245mm×335mm |
儀表質量 | 發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機） |
抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
3．接收機規格
功 能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
接收頻率 | 625Hz、1562Hz、2500Hz、10000Hz（帶電識別時，按左右箭頭鍵調節接收頻率大?。?/span> |
增益強度 | 1dB、10dB、20dB按左右箭頭鍵調節增益強度 |
額定電流 | 約300mA max |
顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
信號標定 | 可標定電纜數量：1～10條（帶電識別時） |
有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 | |
具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定 | |
方向識別 | 有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
識別成功 | 電纜識別成功綠色打鉤圖標指示（√） |
非目標電纜 | 非目標電纜紅橙色打叉圖標指示（×） |
接收機尺寸 | 長寬厚207mm×101mm×45mm |
柔性電流鉗 | 長約630mm，線徑6 mm或12.5mm |
線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
引線長度 | 柔性電流鉗引線長度：2m |
電壓測試線 | 長1m (紅黑各1條) |
檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) |
帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定) | |
量程 | 交流電壓： 0.00V～600V(50Hz/60Hz) |
交流電流： 0.00A～5000A(50Hz/60Hz) | |
電流頻率： 45Hz~70Hz | |
精度 | 交流電壓：±2%±3dgt |
交流電流：±2%±3dgt | |
電流頻率：±2Hz | |
識別信號 | 彩色信號幅度和數字顯示 |
檢測速率 | 約1次/秒 |
增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，使接收信號有效并穩定顯示 |
背光控制 | 開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 |
接收機質量 | 電流鉗172g；接收機370g(帶電池) |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |

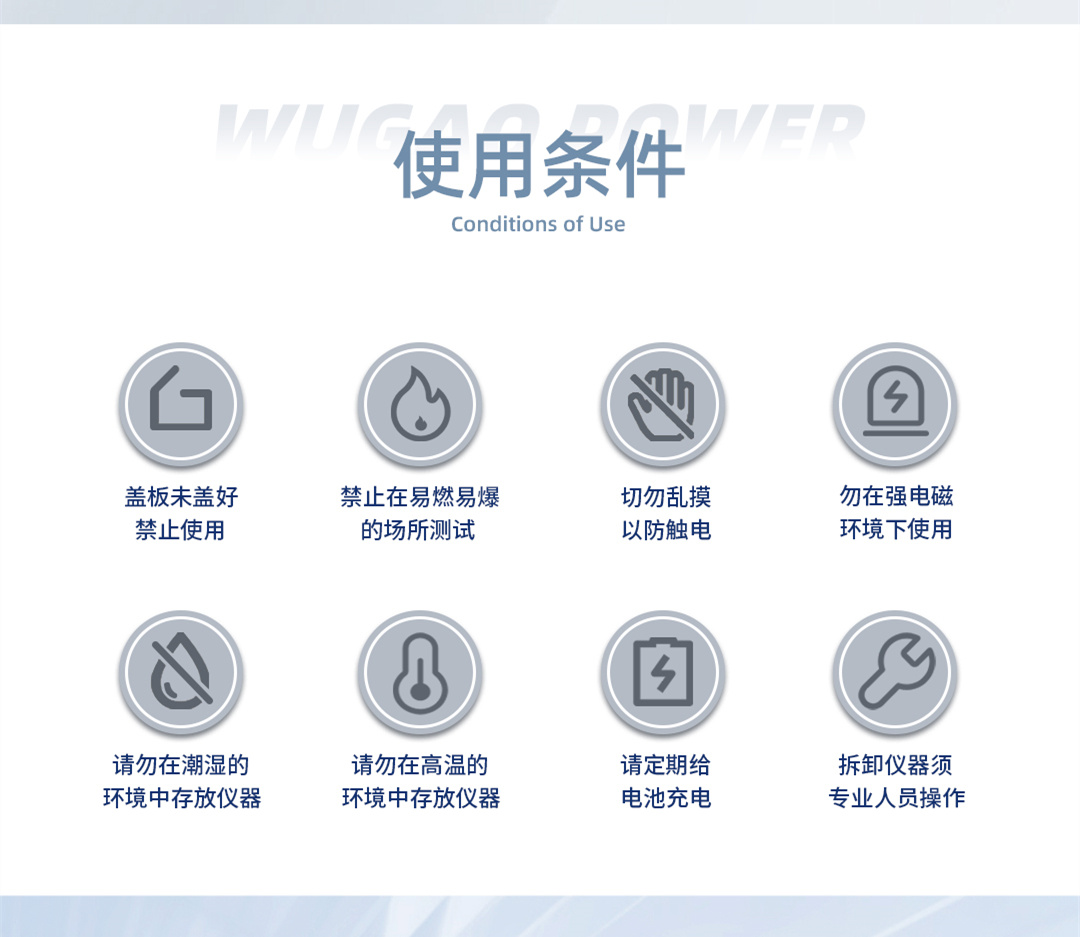

使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
